Pagina Dispositivo
Questa sezione descrive la pagina dispositivo e il suo funzionamento.
La pagina dispositivo è divisa in due parti principali: un elenco di tutti i dispositivi collegati e i dettagli di ciascun dispositivo. Premi Devices nel menu superiore per aprire l’elenco.

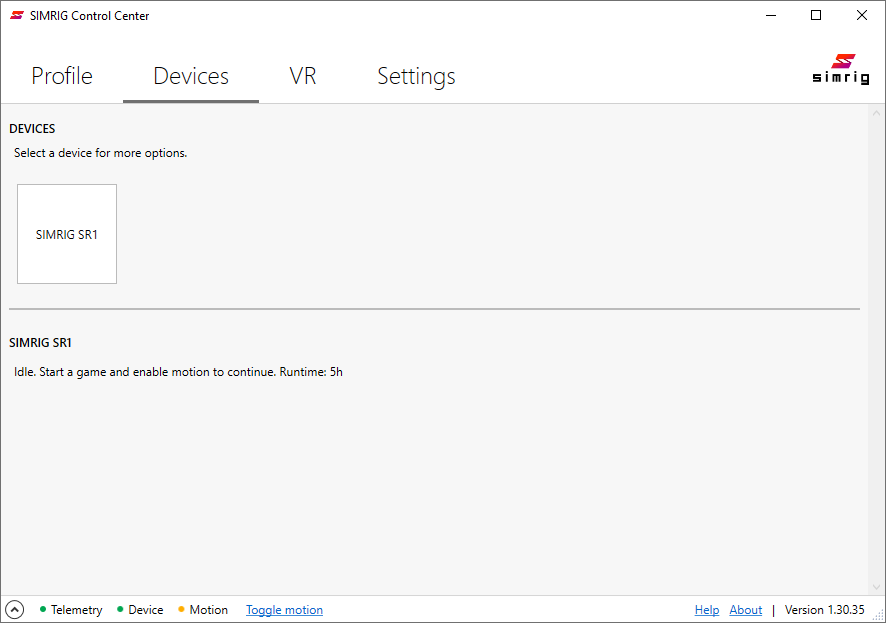

L’elenco dei dispositivi. Un SIMRIG SR1 è collegato a questo sistema.
Fai clic su SIMRIG SR1 per aprire i relativi dettagli del dispositivo.

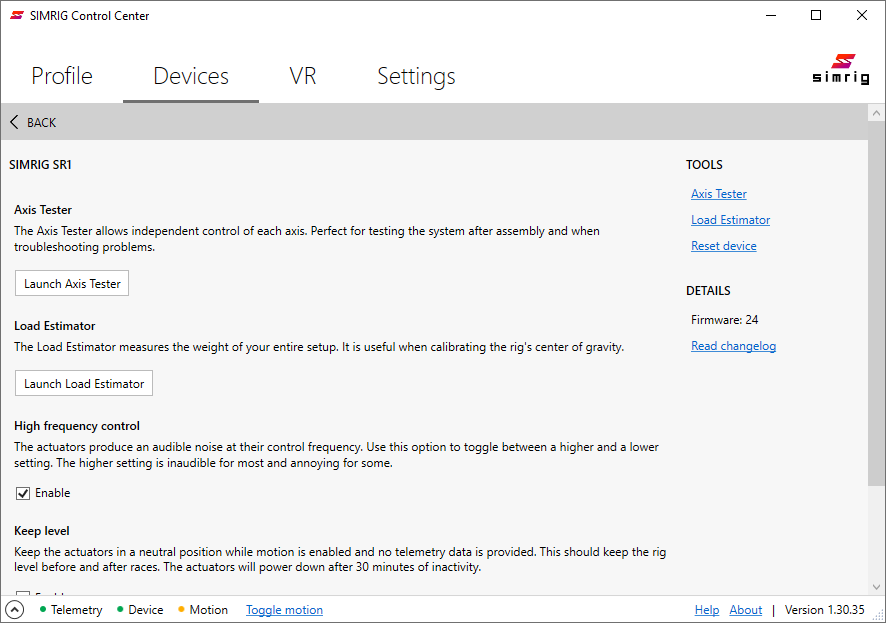

Nei dettagli del dispositivo puoi accedere agli strumenti, vedere la versione del firmware, il numero di serie, ecc.

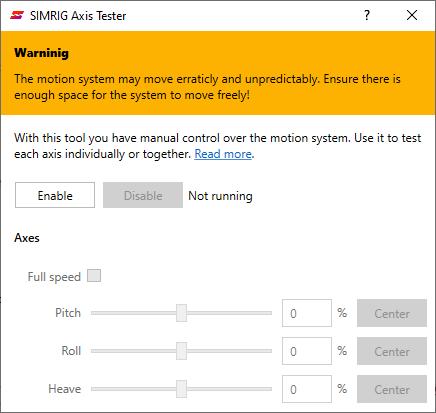

Tester degli assi
Il tester degli assi consente il controllo manuale del sistema di motion. Usalo per testare ciascun asse singolarmente o insieme. È un ottimo strumento di convalida da usare durante l’assemblaggio o per risolvere i problemi del sistema.
Per usare il tester degli assi, inizia premendo Enable. Questo alimenterà gli attuatori lineari. Aspettati un piccolo ritardo se è la prima volta. Una volta alimentato, il rig si sposterà nella sua posizione neutra. In posizione neutra tutti gli attuatori sono al centro della loro corsa (estesi a metà).
Quindi trascina il cursore per muovere il sistema. Fai attenzione a non schiacciare nulla: te stesso o l’attrezzatura.
Quando sei sicuro che tutto funzioni come previsto puoi selezionare in sicurezza la casella Full speed. Questo rimuove il limite di velocità, consentendo al sistema di muoversi alla velocità massima. Il motion sarà più fluido e molto più rapido. Eventuali scatti residui sono dovuti a un movimento del mouse non uniforme.

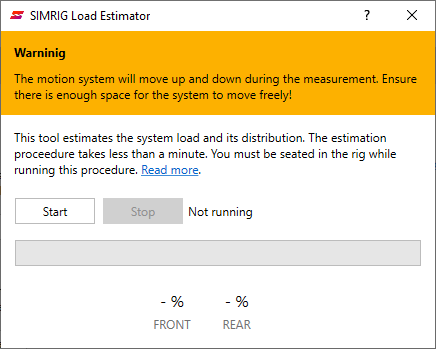

Stimatore del carico
Lo stimatore del carico misura la distribuzione del carico del sistema. Usalo per misurare e regolare il tuo centro di gravità.
Prima di usare lo stimatore del carico devi prepararti. Assicurati che ci sia spazio sufficiente attorno al tuo rig. Non vuoi ferire te stesso o qualcun altro. Sali sul rig e cerca di sederti come faresti durante la guida. Ora avvia il processo di stima premendo Start. Rimani fermo finché non è terminato.
Durante il processo di stima il rig si muoverà su e giù. Attendi fino alla fine. E cerca di non muoverti troppo.
I valori di output sono indicati in percentuale. Se il tuo carico totale è di 100 kg, di cui 40 kg sugli attuatori anteriori e 60 kg su quelli posteriori, il risultato mostrerà 40% anteriore e 60% posteriore.
La distribuzione ideale del carico è 50% anteriore e 50% posteriore. È difficile raggiungere questo ideale. 40-60% è più che sufficiente.
Quando regoli il centro di gravità dovrai eseguire lo stimatore del carico dopo ogni modifica al tuo rig. Fai piccole modifiche. Sposta la sedia di un paio di centimetri a ogni tentativo.
