Apparaatpagina
Deze sectie beschrijft de apparaatspagina en de werking ervan.
De apparaatspagina is opgesplitst in twee hoofdonderdelen: een lijst met alle aangesloten apparaten en details over elk apparaat. Druk in het bovenste menu op Devices om de lijst te openen.

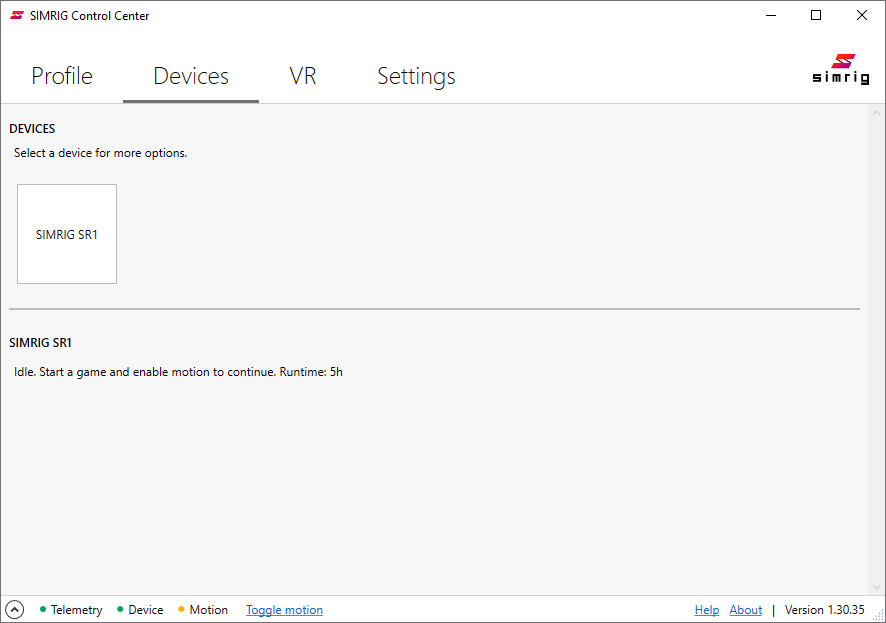

De apparatenlijst. Er is een SIMRIG SR1 aangesloten op dit systeem.
Klik op de SIMRIG SR1 om de apparaatgegevens te openen.

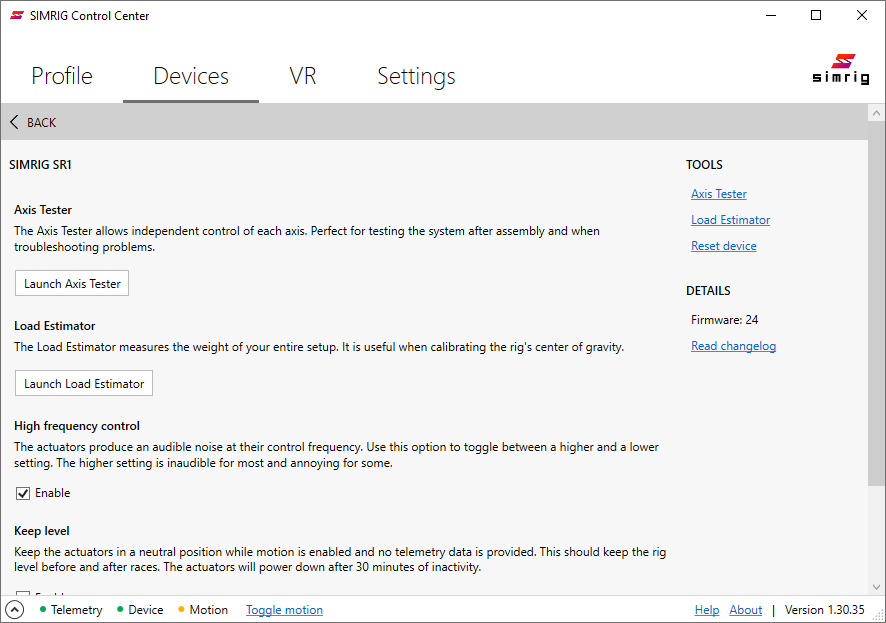

In de apparaatgegevens kun je tools openen en onder andere de firmwareversie, het serienummer, enz. bekijken.

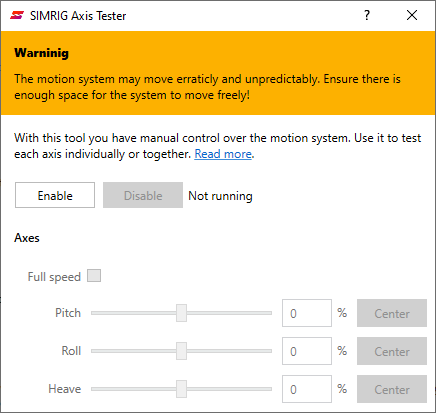

Astester
Met de astester kun je het motionsysteem handmatig bedienen. Gebruik deze om elke as afzonderlijk of samen te testen. Dit is een uitstekend hulpmiddel om tijdens de montage te valideren of om het systeem te troubleshooten.
Om de astester te gebruiken, begin je met het indrukken van Enable. Hiermee worden de lineaire actuatoren ingeschakeld. Verwacht een kleine vertraging als dit de eerste keer is. Zodra het systeem onder spanning staat, beweegt de rig naar de neutrale positie. In de neutrale positie staan alle actuatoren in het midden van hun bereik (half uitgezet).
Sleep vervolgens de slider om het systeem te bewegen. Wees voorzichtig dat je niets plet; jezelf of apparatuur.
Wanneer je er zeker van bent dat alles werkt zoals verwacht, kun je veilig het selectievakje Full speed aanvinken. Dit verwijdert de snelheidslimiet, waardoor het systeem op volle snelheid kan bewegen. De motion zal soepeler en veel sneller zijn. Eventuele resterende schokkerigheid komt door onregelmatige muisbewegingen.

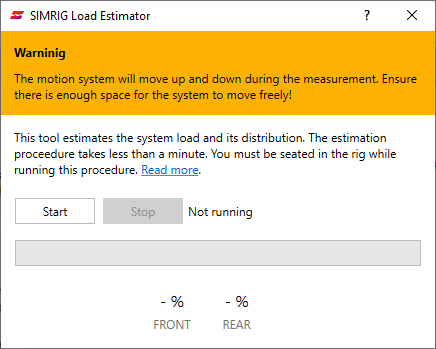

Belastingsschatter
De belastingsschatter meet de lastverdeling van het systeem. Gebruik deze om je zwaartepunt te meten en af te stellen.
Voordat je de belastingsschatter gebruikt, moet je je voorbereiden. Zorg ervoor dat er voldoende ruimte rondom je rig is. Je wilt jezelf of anderen niet verwonden. Ga in de rig zitten en probeer te zitten zoals je zou doen tijdens het rijden. Start nu het schattingsproces door op Start te drukken. Blijf stil zitten tot het klaar is.
De rig beweegt tijdens het schattingsproces op en neer. Wacht tot het einde. Probeer ook niet te veel te bewegen.
De uitvoerwaarden worden in procenten gegeven. Als je totale belasting 100 kg is, waarvan 40 kg op de voorste actuatoren en 60 kg op de achterste actuatoren rust, zal het resultaat dit weergeven als 40% voor en 60% achter.
De ideale lastverdeling is 50% voor en 50% achter. Het is lastig om dit ideaal te bereiken. 40-60% is goed genoeg.
Bij het afstellen van je zwaartepunt moet je de belastingsschatter na elke wijziging aan je rig uitvoeren. Maak kleine wijzigingen. Verplaats de stoel per poging een paar centimeter.
