Page de l’appareil
Cette section décrit la page de l’appareil et son fonctionnement.
La page de l’appareil est divisée en deux parties principales : une liste de tous les appareils connectés et des détails sur chaque appareil. Appuyez sur Appareils dans le menu du haut pour ouvrir la liste.

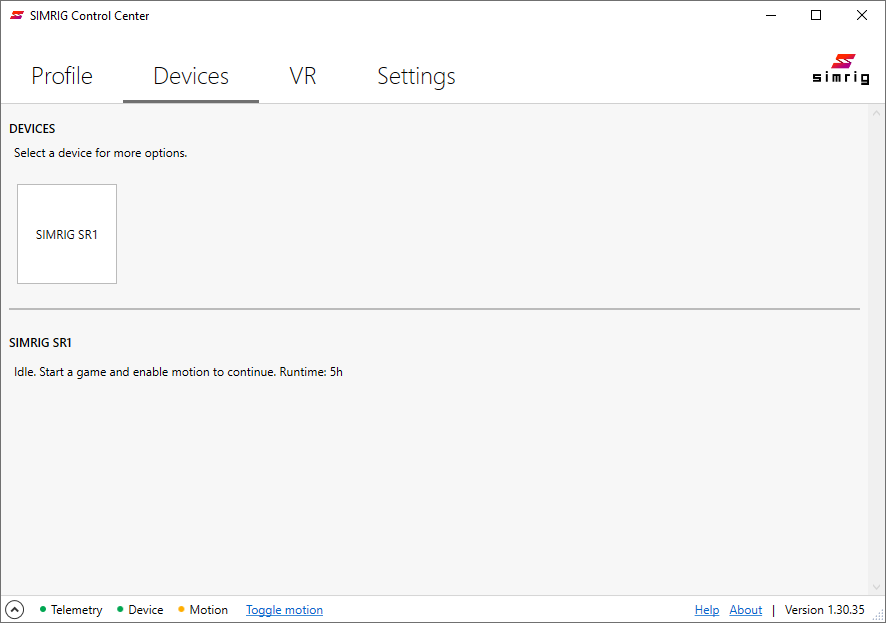

La liste des appareils. Un SIMRIG SR1 est connecté à ce système.
Cliquez sur le SIMRIG SR1 pour ouvrir les détails de l’appareil.

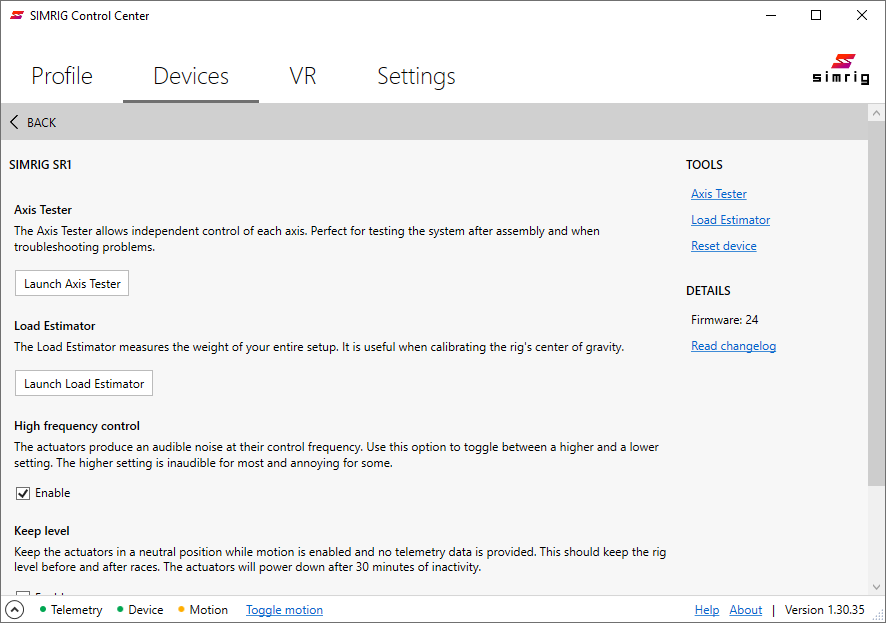

Dans les détails de l’appareil, vous pouvez accéder aux outils, voir la version du firmware, le numéro de série, etc.

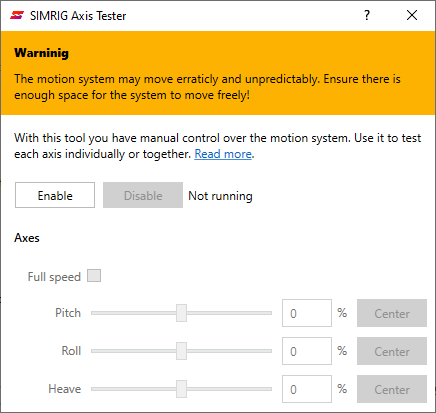

Testeur d’axes
Le testeur d’axes permet un contrôle manuel sur le système de mouvement. Utilisez-le pour tester chaque axe individuellement ou ensemble. C’est un excellent outil de validation à utiliser lors de l’assemblage ou pour résoudre les problèmes du système.
Pour utiliser le testeur d’axes, commencez par appuyer sur Activer. Cela alimentera les actionneurs linéaires. Attendez un petit délai si c’est la première fois. Une fois alimenté, le cadre se déplacera vers sa position neutre. En position neutre, tous les actionneurs sont au centre de leur portée (à moitié étendus).
Ensuite, faites glisser le curseur pour déplacer le système. Prenez garde à ne rien écraser ; vous-même ou l’équipement.
Lorsque vous êtes sûr que tout fonctionne comme prévu, vous pouvez cocher en toute sécurité la case Vitesse maximale. Cela supprimera la limitation de vitesse, permettant au système de se déplacer à pleine vitesse. Le mouvement sera plus fluide et beaucoup plus rapide. Toute saccade résiduelle est due à un mouvement de la souris incohérent.

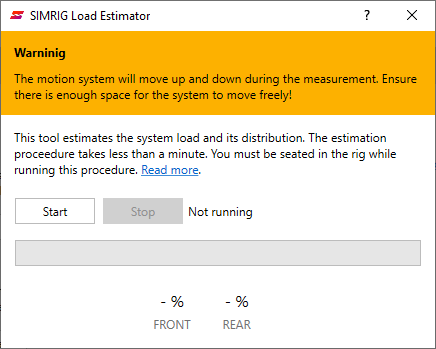

Estimateur de charge
L’estimateur de charge mesure la répartition de la charge du système. Utilisez-le pour mesurer et ajuster votre centre de gravité.
Avant d’utiliser l’estimateur de charge, vous devez vous préparer. Assurez-vous qu’il y a suffisamment d’espace autour de votre cadre. Vous ne voulez pas vous blesser ni blesser quelqu’un d’autre. Installez-vous dans le cadre et essayez de vous asseoir comme vous le feriez en conduisant. Maintenant, commencez le processus d’estimation en appuyant sur Démarrer. Restez immobile jusqu’à la fin.
Le cadre se déplacera de haut en bas pendant le processus d’estimation. Veuillez attendre la fin. Et essayez de ne pas trop bouger.
Les valeurs de sortie sont données en pourcentage. Si votre charge totale est de 100kg, dont 40kg sur les actionneurs avant et 60kg sur les actionneurs arrière, le résultat s’affichera comme 40% avant et 60% arrière.
La répartition idéale de la charge est de 50% à l’avant et de 50% à l’arrière. Il est difficile d’atteindre cet idéal. 40-60% est suffisant.
Lors de l’ajustement de votre centre de gravité, vous devrez exécuter l’estimateur de charge après chaque modification de votre cadre. Faites de petits ajustements. Déplacez le siège de quelques centimètres à chaque tentative.
